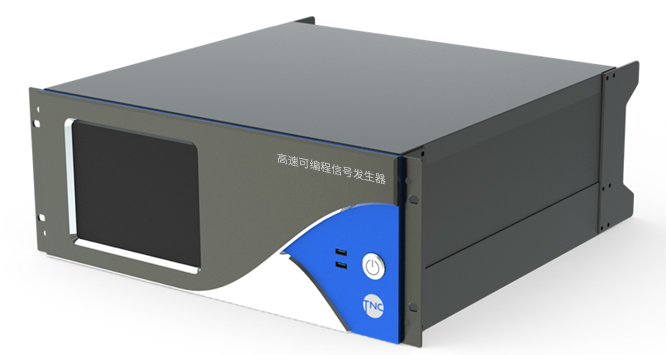

高速信號源系統
擴展性強，可裝配12塊處理板。
豐富的接口類型，2711/LVDS/422
豐富的數據發送配置模式，
界面功能全面、界面友好、操作簡單
產品簡介
通過主控計算機設置可編程參數達到控制輸出信號特性的目的。實現多路串行高速數據發送，多路并行數據發送，遙測信號指令接收檢測、遙控信號指令發送等功能。
● 擴展性強，可通過增加處理板擴展接口數量和種類。最多可裝配12塊處理板，可通過處理板搭載不同扣板實現各種接口混合配置。
● 接口種類豐富，可實現2711接口發送、雙工2711接口收發、LVDS接口發送、同步422接口發送、雙工異步422接口收發。
● 數據發送配置模式豐富，可支持正程時間、逆程時間、單次/循環等常規模式設置外，還支持正程時間跳變、逆程時間漸變、延遲發送、文件發送間隔時間設置、發送結束時間設置等多項個性化配置。

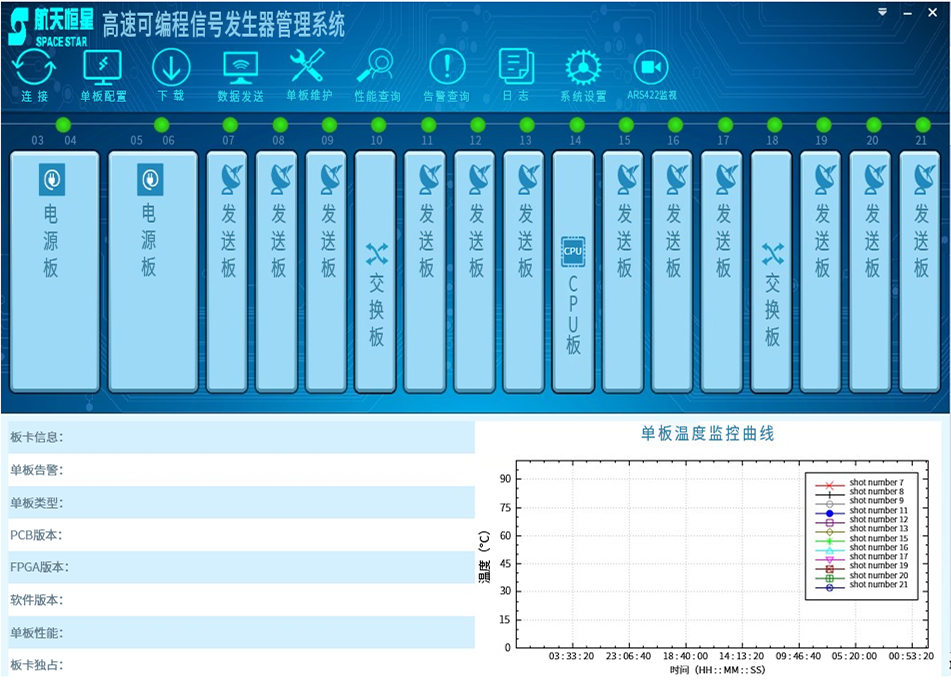

● 上位機軟件功能全面、界面友好、操作簡單。采用先進的CS架構，可遠程實現對系統的控制。
本系統接口類型包括2711接口、LVDS接口、同步串行422接口、異步串口422接口。系統可支持兩種控制方式：遠控方式和本控方式。遠控方式指通過網口控制設備的工作；本控方式指采用機箱前面板設置可編程參數的方式。

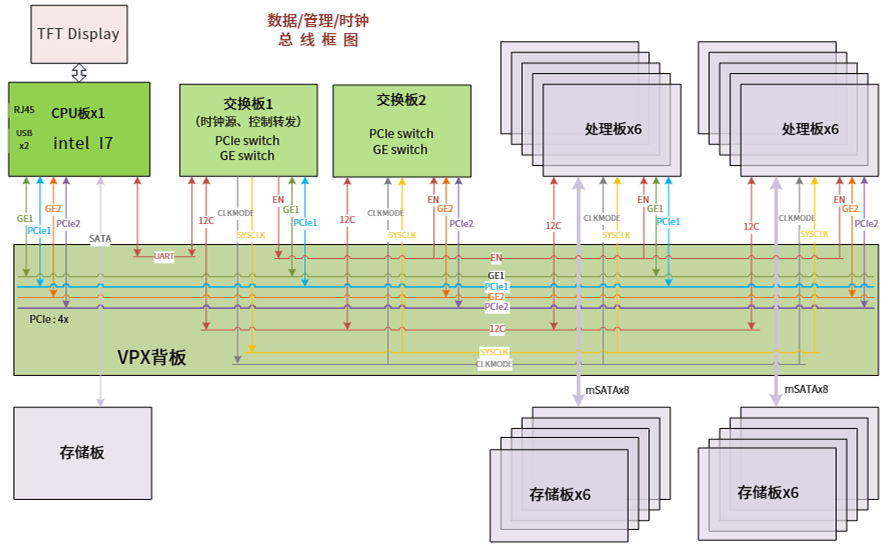

產品框架
本系統由上位機、4U機箱、電源板、CPU板、交換板、處理板、存儲板、背板及多種用戶接口扣板組成：
CPU板選用英國Gocct的TR80x/39x CPU板，為3U VPX架構，4核處理器，可運行上位機軟件并對整個系統進行控制。
交換板實現PCIe、以太網、UART接口的交換轉發，為系統內部通訊提供物理通道。由一片GE SW、一片PCIe SW、PLL以及一片MCU組成。交換板一共有2塊，每塊負責6塊處理板與CPU板的通訊。
處理板與存儲板通過背板相連可搭載各種扣板，板上主芯片為1片MCU和一片F(xiàn)PGA，前者用于時鐘配置、復位管理、版本加載、環境監控、接收控制指令等，屬于控制面；FPGA則是負責實現業務面功能，從存儲板讀取數據后通過用戶接口輸出。
背板提供各前插板、后插板之間的互聯，高速信號有以太網、PCIe，低速信號包括UART、I2C等。
存儲板可搭載4塊mSATA接口固態硬盤，為數據提供高速存取帶寬和海量存儲空間。單片硬盤容量可達512GB，讀速率可達 520 MB/s，寫速率可達440MB/s。
用戶接口扣板采用FMC扣板的形式，將對外用戶接口放置在FMC小板上，再將FMC小板裝配在處理板上，相同的處理板可搭載多種扣板，通用性強。
產品參數
設備最多可裝配12塊處理板，每塊處理板可通過搭載相應扣板實現以下用戶接口：
并行LVDS接口2路，每路包括4bit時鐘，4bit門控，16bit數據，位寬1bit、2bit、4bit、8bit、16bit可選，LVDS電平，時鐘速率1-150MHz。物理接口采用雙層68-pin mini SCSI連接器VHDCI-136。
串行單發2711接口4路或雙工2711接口2對，2711工作時鐘頻率范圍為80?125MHz之間可調，物理接口采用AIRBORN的2module連接器MKHS-02L0-400-275-2620。
同步422接口5路，每路包括1bit時鐘，1bit門控，1bit數據，RS422電平，時鐘速率1-150MHz，物理接口采用雙層68-pin mini SCSI連接器VHDCI-136。
雙工異步422接口5路，支持以下波特率：4800、9600、19200、38400、115200、1000000，物理接口采用雙層68-pin mini SCSI連接器VHDCI-136。
