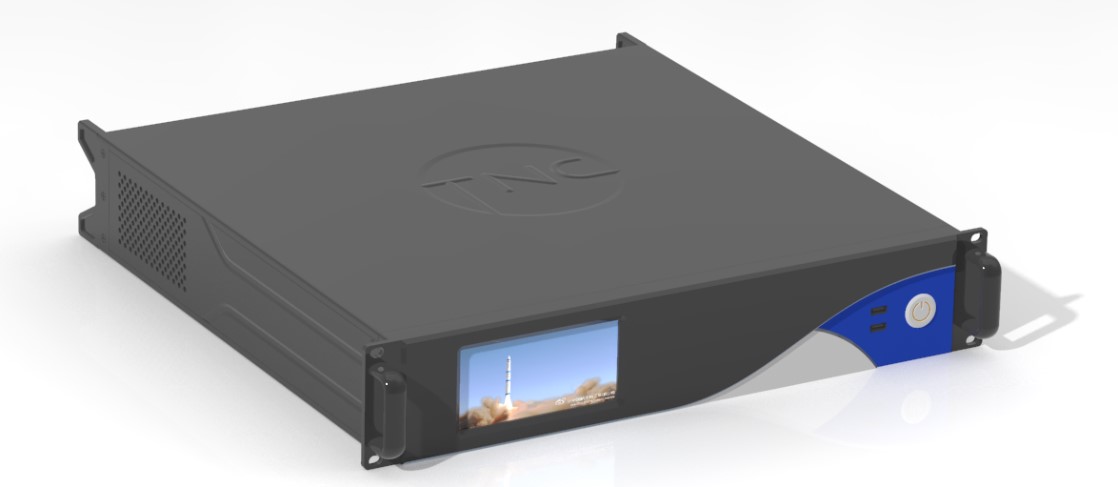

mSata采集/存儲/發送平臺(簡配版)
4英寸觸摸屏、千兆網、USB3.0
2個標準單寬FMC子卡/1個標準雙寬FMC子卡
可配置各種接口或AD/DA等模擬子卡
機箱小巧便攜，可單機工作
產品簡介
PCIe采集/存儲/發送平臺由PCIe插卡+FMC子卡+服務器+上位機軟件組成，用于各種接口的數據采集或發送，并可進行數據處理分析、數據存盤。
● 支持最多8TB存儲容量，隨機寫速度不小于3.2GB/s，讀速度不小于3.6GB/s；
● 機箱前側支持4英寸觸摸屏、千兆網、USB3.0
● 機箱后側支持2個標準單寬FMC子卡，或1個標準雙寬FMC子卡，可配置為各種接口或AD/DA等模擬子卡
● 存儲容量和速度均可擴展
● 機箱小巧便攜，可單機工作

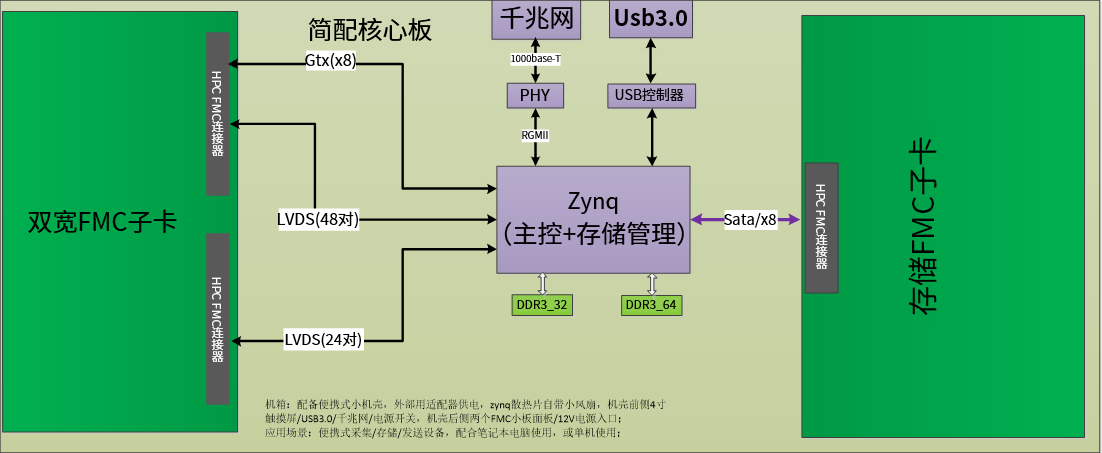

產品框架
機箱內部板卡分為核心板和FMC扣板，核心板由Zynq組成，型號為XC7Z045-2FFG900，其PS部分外接千兆網和DDR3，運行Linux系統，PL外擴USB3.0接口，并和存儲子卡和接口子卡通過GTX和LVDS互聯。
扣板分為存儲子卡和FMC接口子卡，存儲子卡上面放置8個mSata盤，在機箱內部。接口子卡支持兩個單寬FMC子卡或一個雙寬FMC子卡，接口子卡前面板在機箱后側露出，接口子卡和Zynq的PL通過x8 GTX和72對LVDS互聯。
產品參數
支持最多8TB存儲容量，隨機寫速度不小于3.2GB/s，讀速度不小于3.6GB/s；
機箱尺寸為270*231*79mm；
