一 什么是衛星通信
  衛星通信，簡單的說，就是地球上的無線電通信 站之間利用人造衛星作為中繼站轉發無線電波進 行的通信。
二 衛星功能是什么
  1.接收信號；2.改變信號的頻率 ；3.放大信號 ；4.轉發信號。

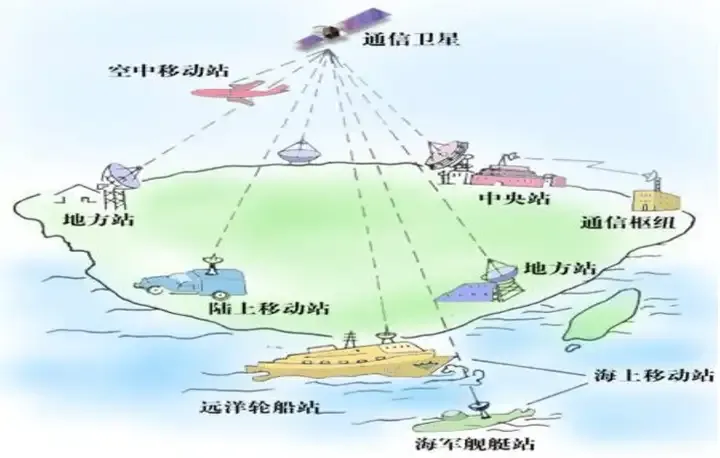

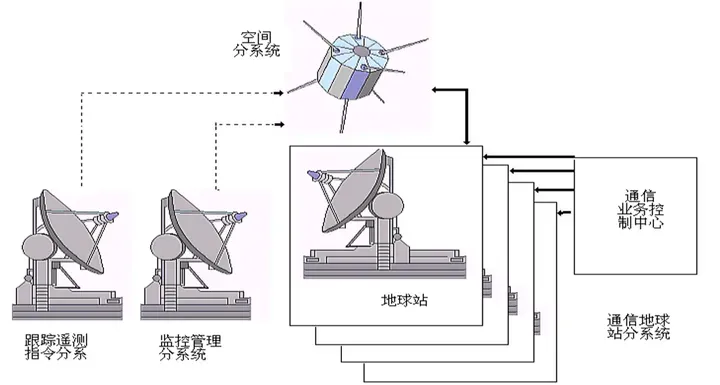

三 衛星通信示意圖

衛星通信示意圖
  衛星通信就是地球上無線電通信臺站利用人造衛星作為中繼站而 進行的通信。
四 衛星的運動軌道
  衛星運行的軌跡和趨勢稱為衛星運行軌道；其軌道近似于橢圓或圓形，地心就處在橢 圓的一個焦 點或圓心上。

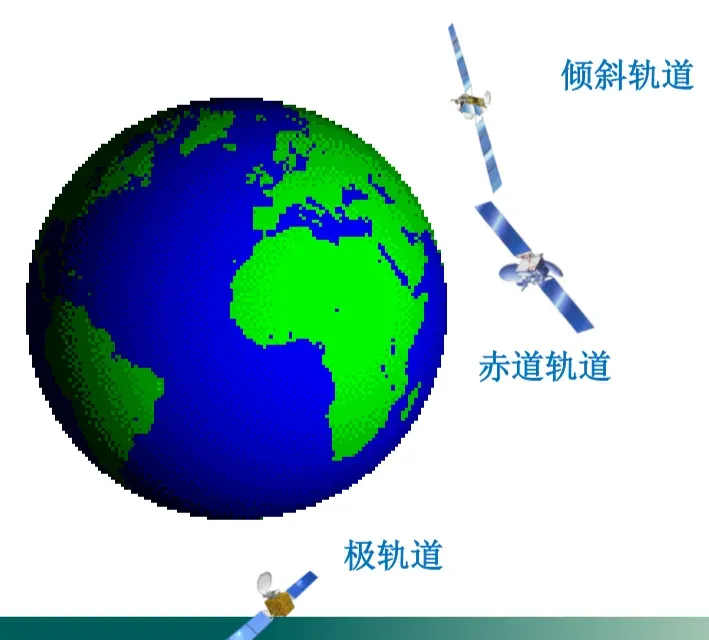

按照軌道平面與赤道平面的夾角i（軌道傾 角）的不同，地球衛星的軌道有以下三種：A. 赤道軌道（i=0o） B.極軌道 （i=90o） C.傾斜軌道（0o＜i＜90o）

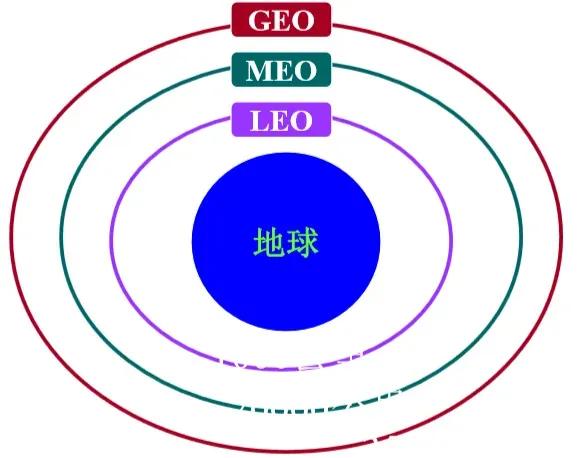

五 衛星的分類
按照軌道高度不同可分為：
– 靜止軌道衛星（GEO）衛星在接近36000km的赤道平面上；
– 低軌道衛星（LEO）衛星高度在700～5000km ；
– 中軌道衛星（MEO）衛星高度在5000～20000km ；
– 高軌道衛星（HEO）衛星高度>20000km；

六 衛星通信系統的分類、
按衛星制式分：靜止衛星通信系統、隨機衛星通信系統、相 位衛星通信系統；
按通信覆蓋區的范圍分：國際衛星通信系統、國內衛星通信 系統、區域衛星通信系統 ；
按用戶性質分：公用（商用）衛星通信系統、專用衛星通信 系統、軍用衛星通信系統 ；
按多址方式分：頻分多址衛星通信系統、時分多址、空分多 址、碼分多址等；
按基帶信號體制分：數字制、模擬制；
按所用頻段分：特高頻、超高頻、極高頻等 按承載業務分為：固定業務衛星通信系、移動業務衛星通信 系統、廣播業務衛星通信 系統、科學試驗衛星通信系統。

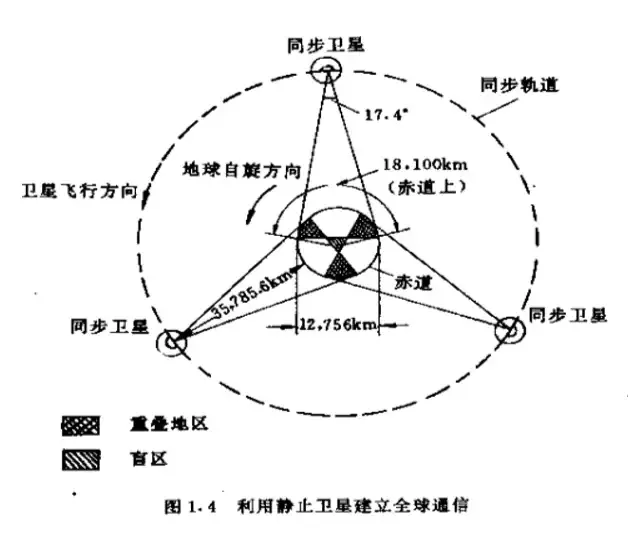

七 靜止軌道衛星(GEO)

同步衛星特點：
1）衛星軌道在地球赤道面上；
2） 軌道半徑約 42,164 km （衛 星距地面高度為35786公里）；
3）與地球旋轉方向和周期相同；

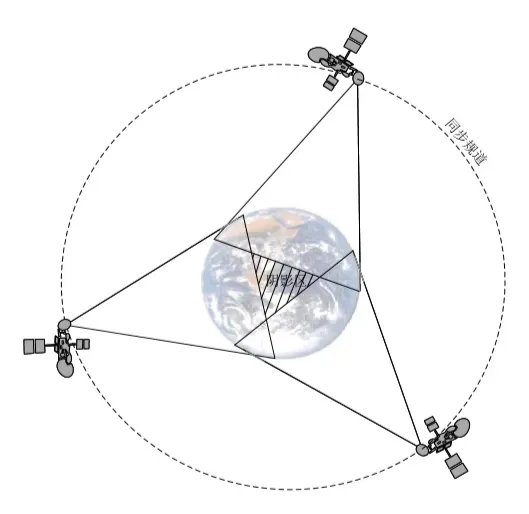

4）用三顆等間隔靜止衛星就可 以實現全球通信。
注：在地球表面觀察衛星則是靜止的，固定的天線可始終對準衛星，窄波束天線需要跟蹤系統。

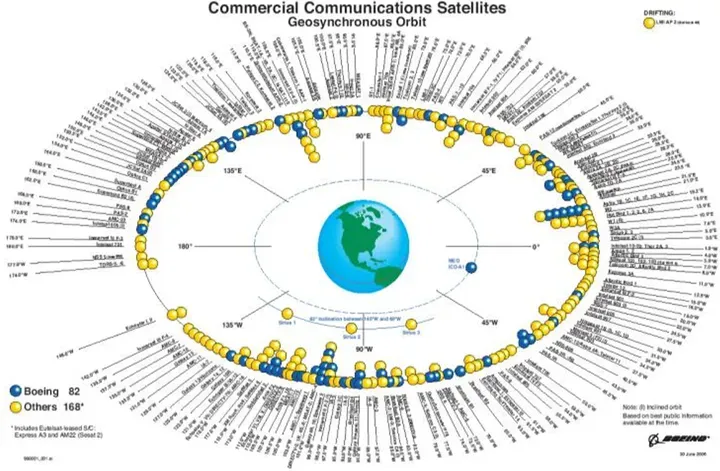

八 同步軌道衛星分布

目前，全球同步軌道商用通信衛星總數已超過290顆。
九 衛星通信使用頻率
1） 電波應能穿過電離層，傳輸損耗和外部附加噪聲應盡可能??；
2）有較寬的可用頻帶，盡可能增大通信容量；
3） 較合理的使用無線電頻譜，防止各宇宙通信業務之間 及與其它地面通信業務之間產 生相互干擾 ；
4） 通信采用微波頻段（300MHz-300GHz）；
注：由于空間通信是超越國界的，頻譜分配是在ITU主管下進行的， 1979年世界無線 電行政大會（WRAC)分配給衛星通信的頻帶
含 17個業務分類，并將全球分為三個 地理區域：Ⅰ區、Ⅱ區、Ⅲ區， 我國位于第Ⅲ區。詳細的頻率分配可查閱到。
十 衛星常用工作頻段
頻段 上行頻率 下行頻率 簡稱
C-band 5.85-6.65GHz 3.4-4.2GHz 6/4G
Ku-band 14.0-14.5GHz 12.25-12.75GHz 14/12G
Ka-band 27.5-31GHz 17.7-21.2GHz 30/20G
也有如下的頻段劃分：
UHF（特高頻）：0.3-3GHz 分米波
SHF（超高頻）：3-30GHz 厘米波
EHF（極高頻）：30-300GHz 毫米波
十一 C波段與Ku波段的比較
C波段：1） 易受地面干擾；2） 天線口徑較大；3）受天氣影響較??；4）非常適合做傳輸。
Ku波段：1）抗地面微波干擾性好；2） 天線口徑較C波段小，機動 靈活，適合做應急、車載；3） 波束窄 ；4）在濃云、密霧、暴雨等惡劣 天 氣情況下，信號傳輸損耗較大。
十二 衛星通信的特點
1. 路徑時延長 ；2. 廣播特性 ；3. 覆蓋區域大；4. 通信容量大 ；5. 建站成本及通信費用與距離無關 ；6. 很少受地理條件的限制 ；7. 抗自然災害能力強；8. 機動靈活 ；9. 可自發自收進行監測 ；10.有日凌中斷和星蝕現象，存在空間干擾問題。

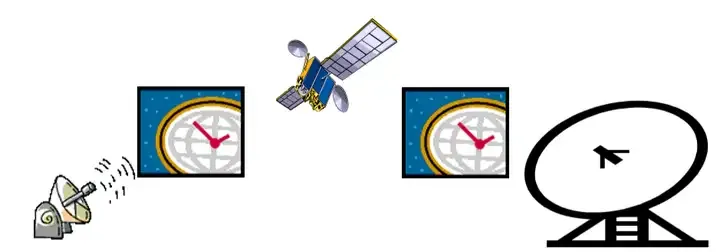

路徑時延長(RTD)
1）信號以光速到衛星并返回，軌道海拔高度是36000 公里, 從地面達 到衛星需要 較長時間，并在地 面不同的地點由于到衛星的距離不同 ，延時略有差別。
2）長時延將影響話音質量。
3）長時延將影響TCP/IP數據傳輸 。

廣播特性
大范圍直接廣播功能是衛星通信主要特點之一。
這一特點是其他通信方式不能代替的。
建立在此特性基礎上的通信業務有：數字衛星電視直播——DVB/MPEG-2 寬帶Internet接入——DVB-RCS
覆蓋范圍域大
一個衛星可以覆蓋1/3地球表面積；三 顆衛星可以覆蓋全球

通信容量大
1）除光纖外通信容量最大的通信系統；
2）工作于C、Ku頻段，目前又向Ka頻段發展；
3）C、Ku頻段一般可用帶寬為500MHz， Ka頻段可用帶寬為 3.5GHz。
目的：在有限的空間、頻率、功率等資源下，達到 最大的通信容量。
幾方面：1） 軌道位置密集、一個軌位多顆星等；2） 衛星向多頻段、高功率、大天線、多波束發展；3） 衛星軌位及姿態的控制精度要求；4） 地面設備信道利用率的要求（本著節省頻率及功 率資源，但 保證通信質量）；5）天線的極化隔離度及旁瓣的要求。
十三 衛星通信發展概況
一、設想
1945年10月英國空軍雷達軍官阿瑟·克拉克提出關于 靜止衛星的設想。
二、實驗
實驗階段(1954—1964)
1957年10月4日,前蘇聯發射成功人類歷史上的第一 顆人造地球衛星,開創了 人類走向太空的新紀元,同 時為實施克拉克的設想邁出了堅實的一步。1962年,美國發射了一顆名為Telstar-I的橢圓軌道有 源通信衛星,首次穿過大 西洋對電視信號和電話進 行了轉播。
1963年7月到1964年8月19日,美國宇航局先后發射三顆〝辛康姆〞 (SYNCOM)衛星.第一顆未能進入 預定軌道;第二顆則送入周期24小 時的傾斜軌道,進行了通信實驗;而最后一顆被射入似圓形的靜止 同 步軌道,成為世界上第一顆實驗靜止通信衛星.利用它成功地進 行了電話,電視和傳真的傳輸實驗。

實用階段
1965年國際通信衛 星組織的INTELSAT-I,原名“晨鳥” 發射，衛星通信進入實用階段。
東方紅一號衛星：1970-04-24，由 此開創了中國航天史的新紀元，使 中國成為繼蘇、 美、法、日之后世 界上第五個獨立研制并發射人造地 球衛星的國家 (173Kg,運行28天)。
1984年4月發射了我國第一顆同步通信衛星東方紅二號。
1997年5月12日發射了我國第一顆三軸穩定的同步通信衛 星東方紅三號，該星承擔了我 國公網省際干線通信。
十四 衛星通信的應用范圍
1）長途電話、傳真；2） 電視廣播、娛樂 3）計算機聯網 4）電視會議、電話會議 5）交互型遠程教育 6）醫療數據 7）應急業務、新聞廣播 8）交通信息、船舶、飛機的航行數據及軍事通信等；

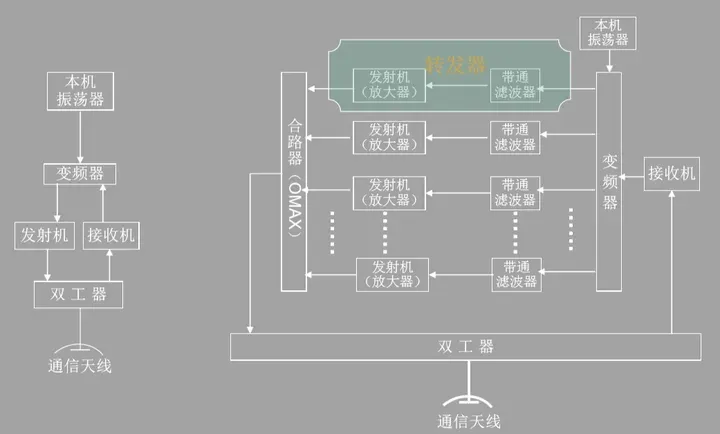

通信分系統組成

十五 通信衛星-通信分系統設備功能
1）天線：1、將接收到電磁波變換成電信號；2、將電信號變換成電磁波輻射出去；2）接收機：將衛星天線收到的微弱電信號濾波并放大；3）變頻器：將接收機放大后的電信號變換頻率；4）帶通濾波器：只通過某一段頻率的信號，濾除其他頻段的信號， 工作在不同頻段的帶通濾波器把500MHz頻段分成若干個通道。5）發射機：將變換頻率后的電信號高倍數放大；6）轉發器：通常是指帶通濾波器和發射機組成的單元，講到轉發器技術指標時，還包括 天線、接收機、變更器等衛星有效載荷其他單元指標

END
